外圓型 JC-WY
產品介紹：
外園型滾壓工具適用于一般軸頭加工，也可改成無限長軸的加工。
主要用于Φ11-Φ100外園軸的加工，具體可根據客戶要求來定制。

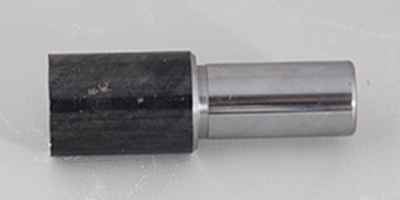

加工實樣：
產品數據：
| 工具型號 |
調節組件型號、
直徑及調節范圍
|
有效加工長度 | 可選配柄 /L | |||
| ΦD | ΦG | a | H | 直柄 | 錐柄 | L |
| Φ6-Φ10 | WA1/50 |
+0.05
-0.25
|
90 |
Φ12*40
Φ16*40
Φ20*50
|
MT2
MT3
MT4
|
120 |
| Φ11-Φ19 | WA2/55 | 125 | ||||
| Φ20-Φ28 | WA3/65 | 130 | ||||
| Φ29-Φ50 | _ | 30-50 | 160 | |||

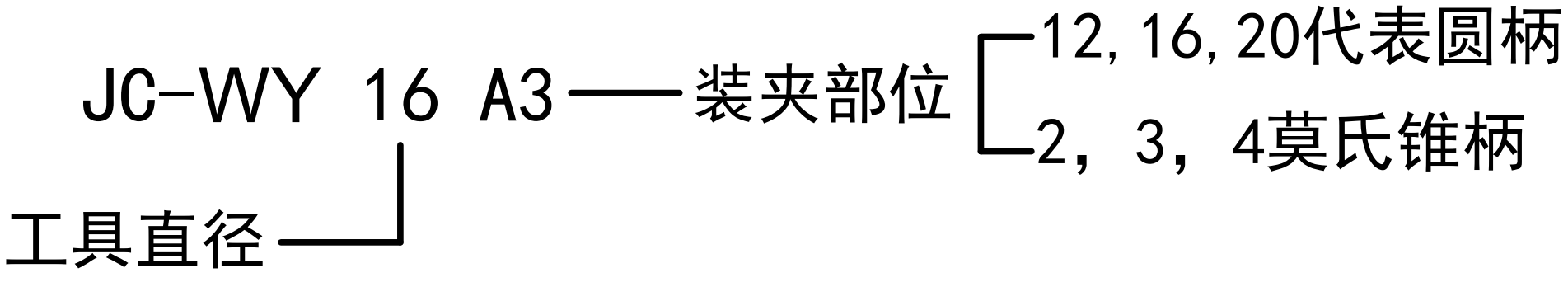

工具型號表示方法：

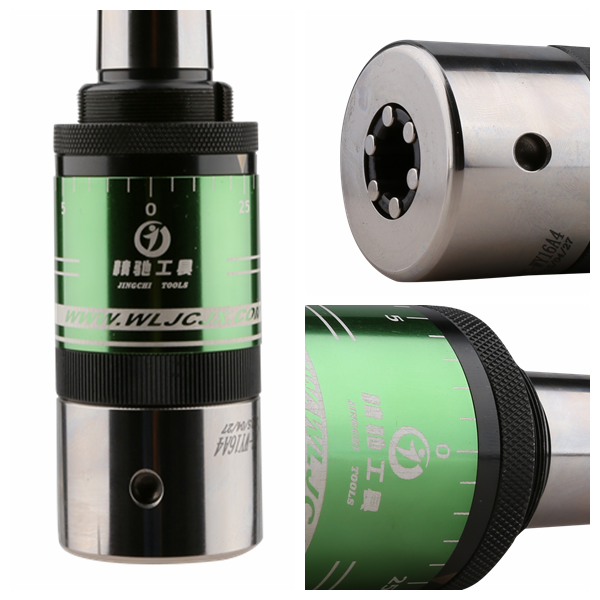

產品展示：
